典型光學系統：放大鏡以及它的光束限制和線視場
一、視覺放大率
1、目視光學儀器的基本工作原理：
物體通過儀器，其像對人眼的張角大于人眼直接觀察物體時對人眼的張角。
2、視覺放大率：用儀器觀察物體時視網膜上的像高y'i與用人眼直接觀察物體時視網膜上的象高y'e之比，用Г表示
Г＝y(tǒng)'i /y'e
設人眼后節點到網膜的距離為l'，上式又可寫作

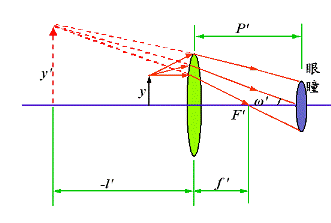

放大鏡的視覺放大率：
討論:
1）當眼睛調焦在無限遠，即l'＝∞時，物體放在放大鏡的前焦點上，則有
G0＝D/f '＝250/f '
2）正常視力的眼睛一般把像調焦在明視距離D，則P'-l' ＝D，此時，
這個公式適于小放大倍率（長焦距）的放大鏡，即看書用的放大鏡。若眼睛緊靠著放大鏡，即P'≈0，則
二、光束限制和線視場
①孔徑光闌
②視場光闌
③漸暈光闌

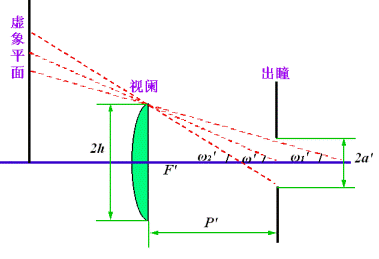

④漸暈與視場角：
由圖可知，當漸暈系數K＝100%，50%和0時，像方視場角分別為
tgω'1＝(h-a')/P'
tgω'＝h/P'
tgω'2＝(h+a')/P'

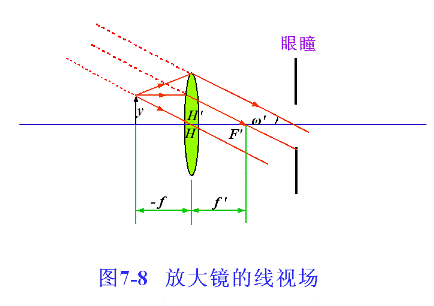

⑤線視場
當光束以 入射時，其k值為50%。
用2y來表述視場角：
線視場：
放大鏡倍率 越大，其線視場越小。
