標準規范：涂層測厚儀測量彩涂板厚度的方法

2022-07-06

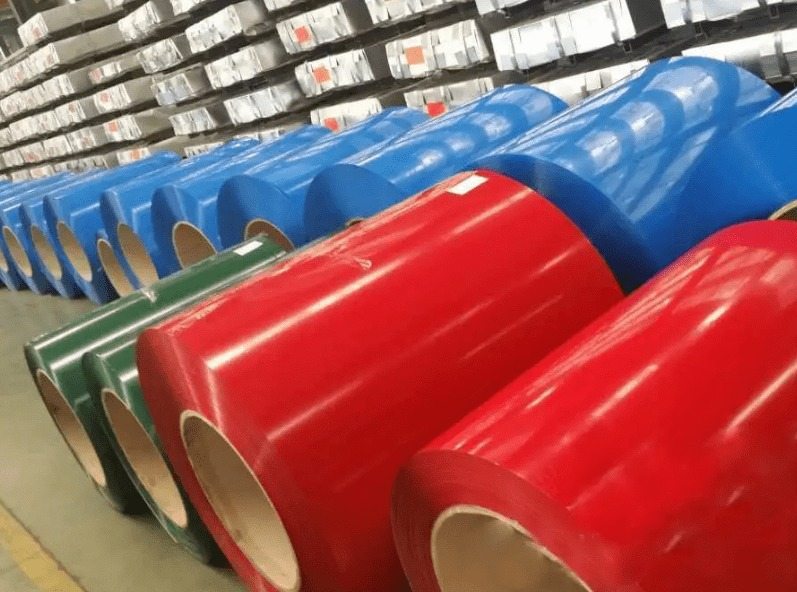

彩涂板，應用廣泛（詳見文末表格）。 涂層的厚度對產品質量有著重要的影響。為了確保涂層質量的一致性，必須進行厚度檢測。以下內容以磁性-渦流測厚儀為例，詳細介紹了彩色涂層板色差的檢測方法。參照文件《GB/T13448-2019》。

推薦測量設備：三恩時一體兩用涂層測厚儀YT4500-P1，可快速、準確測試多種磁性金屬基體（磁性法）和非磁性金屬基體（渦流法）涂層厚度。具體方法如下：

1. 儀器校準和準確度驗證

1.1 可由設備供應商在設備出廠前采用厚度標準片進行校準；也可由設備使用者按照設備說明書的規定，采用厚度標準片進行儀器的校準。

1.2 采用厚度標準片或已知涂層厚度的自制標準樣板，對校準后的儀器進行準確度的驗證試驗。

驗證試驗的準確度和試驗頻度可根據實際需要制訂。制訂驗證試驗的準確度要求時，需同時考慮設備和標準片的準確度。采用本方法進行設備校準的厚度標準樣板的單位要求為微米（um），可采用附錄A的方法制作得到鍍層厚度標準樣板，并其將鍍層質量（g/m2）換算為厚度（um）。

2 測定

2.1 選取距試樣邊緣距離大于25mm的至少5個不同位置進行測量。為提高測定結果的代表性，可適當增加測量次數。

2.2 方法測定彩涂板涂層厚度的準確度會受到以下因素影響：

a）試樣的彎曲：應確保待測試樣平整無彎曲。

b）外來顆粒物：應確保試樣表面和探頭表面清潔，防止外來顆粒物影響試驗結果。

c）外部磁場：因磁性探頭測定結果會受到外部磁場的影響，因此應確保測定過程中無外部磁場的影響。

d）有金屬填充料的涂層：當彩涂板涂層中含有金屬填充料時，由于渦流場會受到金屬填充料的影響，因此測定結果會受到涂層中金屬填充物成分和含量的影響，測定時應考慮該影響。

e）基板的電性能：渦流探頭測定結果會受到基板導電性能的影響，設備應采用補償方式減少影響。

f）探頭壓力：磁性-渦流復合測頭測定時的壓力會影響測定結果，設備所帶探頭應有保持探頭壓力恒定的裝置，測定時應注意此影響。
