積分球式色差儀的設計原理

2022-10-10

積分球式色差儀是普通色差儀的升級版本，測量更為精準。對于這種采用新技術的設備來說，很所用戶了解不多。今天主要從設計原理的角度進行介紹，僅作簡單了解。

色差儀的一個核心技術就是積分球，融入了積分球原理的設計使得色差儀的測量更加精確可靠，并且更加適合市場測色需求。積分球相當于光學擴散器，積分球的應用同時帶來很多問題，如怎樣積分球角度更適合色差儀的應用，什么樣的積分球涂層更穩定、更長壽等等。

積分球作為光學擴散器來減小測量誤差，得到更加精確的測量結果。一般情況下，光學擴散片的適當使用下，可以降低測量時因?yàn)樘綔y(cè)器上的入射光不均勻分布或者光束偏移造成的誤差，這樣可以提高色差儀在測量時的精準性。

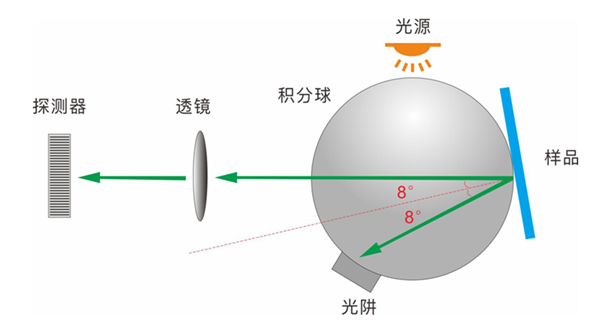

積分球的工作原理是光路通過采樣口徑被積分球收集，然后在積分球內部經過多次反射、折射達到非常均勻地散射在積分球內部。使用積分球來測量光通量是，可以使得色差儀的測量結果更為準確，可靠，積分球可以大大降低并清除由光線的形狀、發散的角度以及探測的位置的不同而帶來的測量誤差影響。

現在色差儀市場上多數的積分球內層反射層為涂層結構，這種結構存在使用一段時間后發黃、剝落等問題。而一旦這種情況出現，導致的后果就是色差儀不能提供準確的測量數據，積分球必須整個更換。積分球是色差儀的關鍵部件，維修和更換費用會很高，這樣就會大大加重色差儀的成本。所以一臺色差儀采用品質好的積分球是迫切需求的。好的積分球整體均由穩定、耐用的高反射材料制成，耐老化、不會變色，也不存在內層剝落等問題。整機的使用壽命長，維護費用低。

根據物體的顏色深淺自動調整積分時間，既能保證快速測量，測量時間平均為同類儀器的1/2-1/5，堪稱神速；同時又解決了一些國產色差儀在測量深色部分出現的不穩定現象。

提起積分球就不得不說一個名詞動態積分球時間，動態積分時間是指色差儀中的微電腦根據測量物品的反射光，自動判斷顏色的深淺和顏色的類別，相應調整取樣運算的時間。是使得某些深色物品在反射光比較弱的情況下，也能準確計算出真實顏色的重要參數。這種毫秒級的快速判斷和處理技術，完全由電腦自動完成，人手在操作的時候，根本感覺不到。這是色差儀創造的獨一無二的技術，為了行業的進步和發展，色差儀對這項創新進行了技術公開，沒有反復申請專利。一來因?yàn)榈膶＠呀?jīng)非常多，二來希望行業有一個整體突破，解決在測量深色部分出現的不穩定現象。技術是公開了，當然實現起來還是有一定難度的，只有掌握了核心技巧，才能真正發揮技術的作用。

積分球的應用提高色差儀的穩定性和精度，同時改善色差儀的測量范圍、減短了測量時間，在色彩管理歷史上算是里程碑的一步。
