ISO12233分辨率卡，ISO12233解析度卡（2000線、4000線全系列現貨供應）
（現貨咨詢：深圳0755-27198826 上海021-61278111 全國 400-666-2522
?
標價為1倍測試卡
售前服務：歡迎免費索取分辨率測試軟件HYRes3.1（更高級別版本）先行試用！
用途
分辨率測試采用了國際標準的ISO12233解析度分辨率卡進行測試，采取統一拍攝角度和拍攝環境。
而分辯率的計算又使用了HYRes軟件，分開垂直分辨率和水平分辨率兩部分進行。
對于數碼攝像頭的評測與其他產品不同，不像筆記本、DIY等有大量軟件去測試客觀的數據，能夠從數據上說明一切。而評定數碼相機的質量除了需要有一定的客觀數據外，還需要結合實際的使用操作以及樣張的拍攝來評定。因此，我們的評測是以客觀數據為原則，并結合經驗豐富的評測人員的理性分析，以求獲得客觀的評測結果。
ISO12233標準分辨率測試卡遵照12233的標準“攝影-電子照相畫面-衡量方法". 在1 X 大小的這個活動區域,測量20 cm 高度只有約0.1毫米的誤差。他具有幾乎大部分解析度卡所具有的特征。
規格分類 活性區域 材料
以下為完整的產品系列：
常用標準規格
ISO12233 分辨率測試卡
0,5X (10x17.8 cm), semimatt (normative contrast), image on photographic paper
0.5倍 半啞（標準反差）高清照相紙
1X (20x35.6 cm), semimatt (normative contrast), image on photographic paper
1倍 半啞（標準反差）高清照相紙
Product NO. : NQ-10-100A
2X (40x71.1 cm), semimatt (normative contrast), image on photographic paper
2倍 半啞（標準反差）高清照相紙
4X (80x142.2 cm), semimatt (normative contrast), image on photographic paper
4倍 半啞（標準反差）高清照相紙
8X (160x284.4 cm), semimatt (normative contrast), image on photographic paper
8倍 半啞（標準反差）高清照相紙
ENHANCED ISO12233 增強型ISO12233分辨率測試卡
0.5X (10x17.8 cm), semimatt (normative contrast), image on photographic paper
0.5倍 半啞 (標準反差) 高清照相紙
1X (20x35.6 cm), semimatt (normative contrast), image on photographic paper
1倍 半啞 (標準反差) 高清照相紙
2X (40x71.1 cm), semimatt (normative contrast), image on photographic paper
2倍 半啞 (標準反差) 高清照相紙
4X (80x142.2 cm), semimatt (normative contrast), image on photographic paper
4倍 半啞 (標準反差) 高清照相紙
8X (160x284.4 cm), semimatt (normative contrast), image on photographic paper
8倍 半啞（標準反差）高清照相紙
DIGITAL CINE ISO 12233 based RESOLUTION charts
數字電影模式ISO12233分辨率測試卡
.75X (15x36 cm), semimatt (normative contrast), image on photographic paper
0.75倍 半啞 (標準反差) 高清照相紙
1,5X (30x72 cm), semimatt (normative contrast), image on photographic paper
1.5倍 半啞 (標準反差) 高清照相紙
3X (60x144 cm), semimatt (normative contrast), image on photographic paper
3倍 半啞 (標準反差) 高清照相紙
4X (80x192 cm), semiglossy (normative contrast), image on photographic paper
4倍 半光 (標準反差) 高清照相紙
3nh 反射式標準光源箱
3nh透射式標準光源箱
特殊啞面 Matt
0,5X (10x17,8 cm), matt (low contrast), image on photographic paper
0.5倍 啞面（低反差）高清照相紙
1X (20x35,6 cm), matt (low contrast), image on photographic paper
1倍 啞面（低反差）高清照相紙
2X (40x71,1 cm), matt (low contrast), image on photographic paper
2倍 啞面（低反差）高清照相紙
4X (80x142,2 cm), matt (low contras), image on photographic paper
4倍 啞面（低反差）高清照相紙
特殊高光 High Glossy （For Transmissive 適用于透射式）
0.1倍 高光（高反差）白底膠片
0,5X (10x17,8 cm), high glossy (high contrast), image on opaque film
0.5倍 高光（高反差）白底膠片
1X (20x35,6 cm), high glossy (high contrast), image on opaque film
1倍 高光（高反差）白底膠片
特殊光面 Glossy & Semiglossy （For Transmissive 適用于透射式）
0,5X (10x17,8 cm), glossy (normative contrast), image on photographic paper
0.5倍 光面（標準反差）高清照相紙
1X (20x35,6 cm), glossy (normative contrast), image on photographic paper
1倍 光面（標準反差）高清照相紙
2X (40x71,1 cm), glossy (normative contrast), image on photographic paper
2倍 光面（標準反差）高清照相紙
4X (80x142,2 cm), glossy (normative contrast), image on photographic paper
4倍 光面（標準反差）高清照相紙
說明：

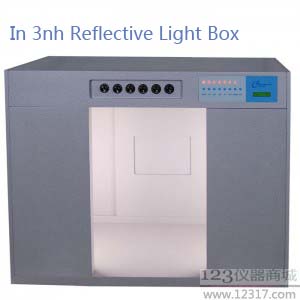

Matt Test Chart / Reflective 啞面測試卡常用于反射式標準光源箱（3nh Reflective Light Box ）

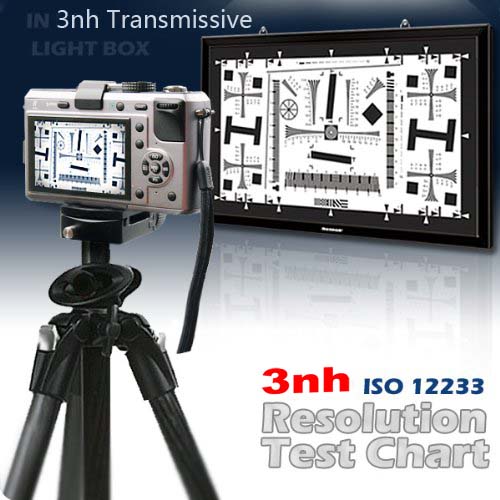

Glossy Test Chart / Transmissive 光面測試卡適用于透射式標準光源箱（3nh Transmissive Light Box）
Enhanced ISO12233 Resolution Chart （增強型ISO12233分辨率測試卡）
Digital cine ISO12233 based Resolution Chart （數碼電影模式ISO12233分辨率測試卡）
隨著時代的進步 ISO12233 也必須跟著改變，方能跟上日新月異的器材表現。新版解像力測試圖（上圖）已經推出，這張名為 Digital CINE Camera Resolution Chart 同樣是根植于 ISO12233 標準而建立。除了保有原來的測試標準外，也針對未來數字影像器材的發展，擴大展圖比例，同時也囊括了更高解析度的判讀元素 （針對千萬畫素以上 DSLR），CINE 圖展達 60 cm x 144cm。
ISO12233 標準解像力測試圖

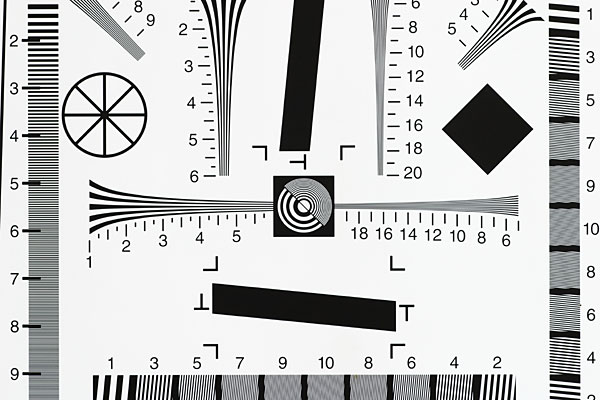

ISO Camera Resolution Chart ISO12233
很多人好奇，既然已經有了MTF方式可以判斷相機和鏡頭的解像力，為什么還要發展不同的解像力測試方法呢？這個問題非常好，MTF理論 經過千錘百煉，驗證無誤！但關鍵卻出在拍攝的樣版圖上！由于單純以線條所組成的MTF測試圖，本質上就受制于輸出設備的極限，當高達千萬畫素的DSLR 推出時，例如:Nikon D2X 或 Canon EOS 1Ds MKII等，其拍攝解像力就已經超越傳統底片的表現（過去定義傳統135mm底片約為千畫畫素）。換言之，當設備的進步開始超越 USAF1951 和 ISO12233的極限時，該測試其實就已經不存在相對上的意義。
不同年代的解像力測試圖：
因此，MTF發展了幾十年，同樣的所翻拍的樣圖也不斷的在跟著演進，已符合目前一般拍攝狀況時的實際需要。我們看 ISO Camera Resolution Chart ISO12233 就是很好的例子，這個時期的解像力圖已 針對模仿實際場景做了調整，不僅線條改以雙曲線逼近制作，格式也不再清一色是直線和橫線了。請注意到上面用紅色號碼標記的五個點，為此圖特有用于目測解像力之性能：
垂直解像力條 (Vertical Res)---可目測鏡頭對垂直影像的解像力。
對比指示條（Contrast Indicator)--用于顯示在空間頻率不同下的對比狀況。
對角線解像力條 （Diagonal Res)--45度傾斜的對角線解像力條 。

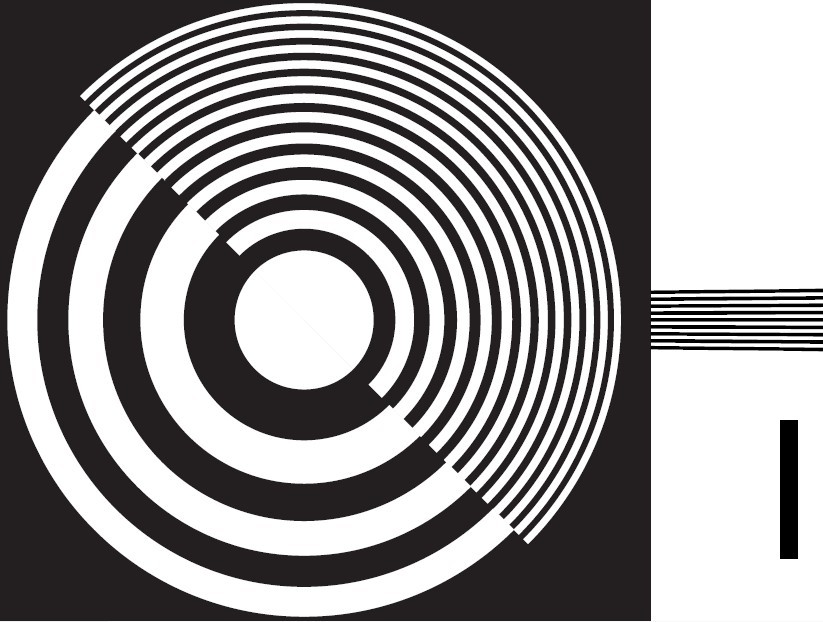

中央對焦區 (Center Focusing Area)--兩種不同頻率的同心圓，協助對焦。
水平解像力條 （Horizontal Res)---可目測鏡頭對水平影像的解像力。
新版 Digital CINE Camera Resolution Chart 加上了 Sector Star Target 可以測試散光效果。
WG18圖不僅可以滿足直接目測來評估解像力的效果（部分線條細達0.1mm，幾乎等同人髮粗細），也同樣的可藉由電腦軟件的協助，計算出不同位置的SFR值，原版尺寸 20 cm x 35.6 cm，國內專業的光學類購物網站也可以買得到，例如：www.tilo.cn。
SFR 美系測量的新標準

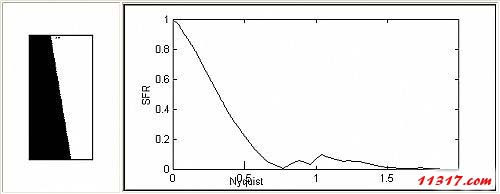

新名詞 SFR！Spatial frequency response (SFR) 主要是用于測量隨著空間頻率的線條增加對單一影像的所造成影響。簡言之SFR就是MFT的精簡版。因為測量MFT需取得昂貴的正弦樣版，并且需換算大量的數據。因此，PIMA開發了這款 較低成本的SFR作為替代品。基本上SFR只需一個雙色調的黑白斜線（如下左圖所示）即可換算出約略相等于MFT的值的解像力評鑒圖。
ISO12233和Digital CINE Camera Resolution Chart 的國內核心供應商：，您可以電話咨詢。
上海 021-61278111 13321952508
深圳 0755-27198826 13823162022
