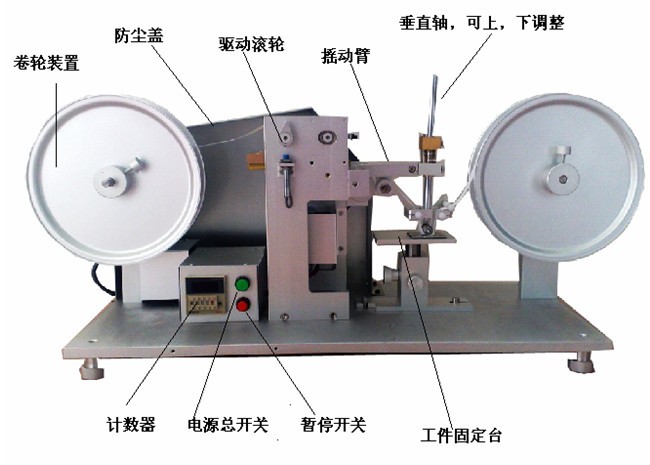

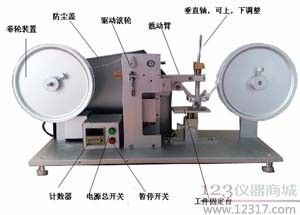

RCA耐磨耗試驗機

RCA耐磨耗試驗機說明書

一.磨耗測試之方式

（1）依照正常方式裝上樣品

（2）開啟馬達

（3）定時的停止馬達，以手抬起搖動臂查看是否摩耗至底材，不能移動樣品

（4）降下搖動臂，若測試尚未完成，開啟馬達繼續測試

（5）注意：上述之查看方式步不會影響測試工之準確性

（6）注意：以連續式回轉次數乘2.5倍，即轉換為標準式回轉次數

（7）         注意：有些試驗者會執行試驗至某一個規定回轉數后即停止試驗，如此可以節省時間、紙張及減少“O”形環摩耗

二．紙帶安裝方式

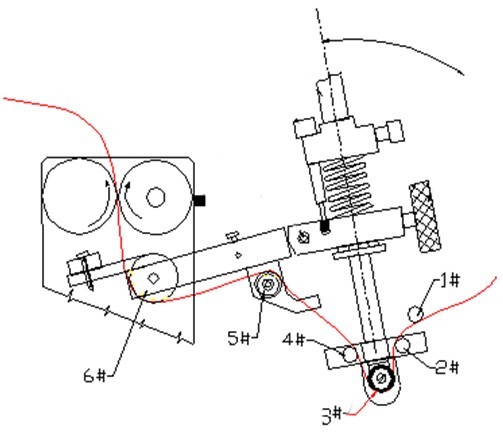

（1）啟動馬達，直接自供給卷輪拉出紙帶，先將紙帶往上穿越此兩個滾輪間隙，再停止馬達，依照＃1至＃6號，之次序安裝紙帶

（2）以右手壓力滾輪中心之突出軸推向右方，左手拉住紙帶之前端，將其拉出一段長度使其超越卷繞卷輪之中心輪后，再將紙帶調整于滾輪之中央位置

（3）將紙張前端裝入卷繞卷輪之中心輪之切口中，右手將壓力滾輪推向右方，左手以逆時鐘方向旋轉中心輪，將紙張多繞2圈以上，卷繞于中心輪上

（4）注意：卷繞卷輪之兩個固定螺絲必須旋緊，才能使卷繞卷輪轉動

三．注意事項：

（1）尼龍軸承框架中之4個尼龍軸承不能夾住紙帶之邊緣

（2）供給卷輪亦不能妨礙紙帶之轉動

(3) 垂直軸角度于出廠前已固定好，適用于荷重175g之測試標準，請勿任意松開螺絲調整，任意松開調整角度將會造成荷重不標準而影響測試結果

(4) 對于耐磨耗性低之樣品，（如熱蓋式亮光薄膜，細小面積之印刷書信字體需要執行低荷重之測試時，可以于搖動臂左側之杠桿加入適當之重量砝碼以減輕荷重為175g（重量砝碼一個）

(5)為保持卷繞卷輪及供給卷輪于一定位置以便磨擦試驗材料之中心線位于儀器之中心線，請勿隨便更動兩卷輪之后面支撐蓋之位置（出廠前已固定好）

RCA耐磨耗試驗機標準配件

六角板手                             1套

RCA紙帶                             1卷

長尾夾                                 2個

帶燈放大鏡                          1個
